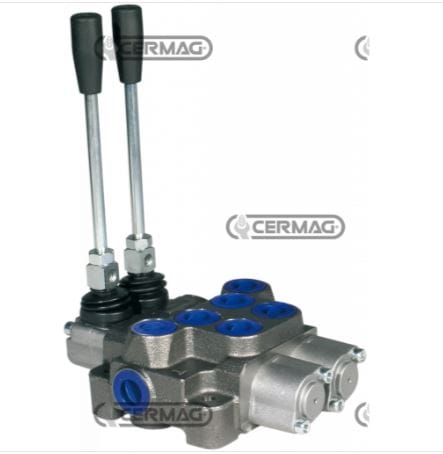

Distributore a 2 leve predisposto per CARRY OVER

Il distributore a due leve predisposto per Carry Over, modello ML, è un componente idraulico versatile, progettato per gestire circuiti a doppio effetto con elevata efficienza.

Caratteristiche principali:

• Modello: ML
• Portata: 40 l/min
• Pressione massima di esercizio: 250 bar
• Attacchi: 3/8" gas
• Circuito leva 1: Doppio effetto
• Circuito leva 2: Doppio effetto

Posizioni delle leve:

• Leva 1:
  • 0: Fissa, per mantenere una posizione stabile
  • 1: Ritorno a molla, la leva ritorna automaticamente alla posizione iniziale quando rilasciata
  • 2: Ritorno a molla, analogo alla posizione 1
• Leva 2:
  • 0: Fissa, per mantenere una posizione stabile
  • 1: Ritorno a molla, la leva ritorna automaticamente alla posizione iniziale quando rilasciata
  • 2: Ritorno a molla, analogo alla posizione 1

Predisposizione per Carry Over:

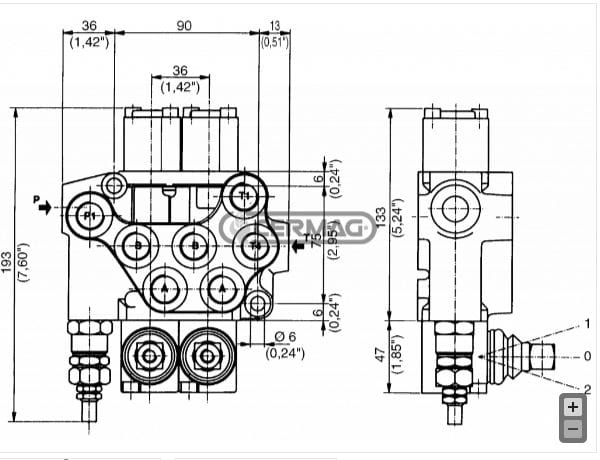

I distributori tipo ML sono progettati con una predisposizione per il collegamento in Carry Over. Questo collegamento si realizza chiudendo con un grano da 1/4" Gas il setto visibile dal foro indicato in figura. Il foro filettato stesso viene poi utilizzato per il collegamento con il distributore a valle. Se anche il foro filettato in questione viene tappato, si trasforma il distributore a centro aperto in un distributore a centro chiuso.

Schema circuito

Schema posizione leve
